Installatie
Standaard schakelmateriaal
Schakelmateriaal aangesloten met traditionele bekabeling.
Geconnecteerd schakelmateriaal
Een eenvoudig systeem om verlichting, rolluiken, scenario's en verbruik te regelen.
Schakelmateriaal met domotica
Met diverse integratiemogelijkheden in combinatie met het MyHome_UP domoticasysteem.

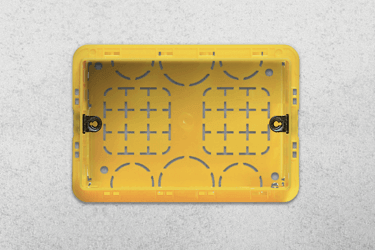

1 Montage in Italiaanse BTicino dozen
Living Now kan worden gemonteerd in inbouwdozen voor metselwerk of holle wand van 2, 3, 4 of 6 modules.

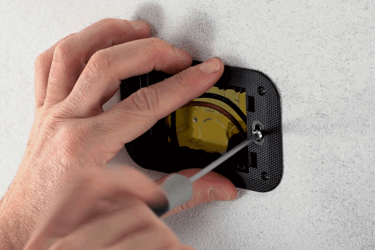

2 Bevestiging van de houder
De eerste stap is de houder op de doos schroeven.

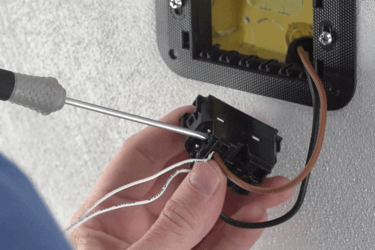

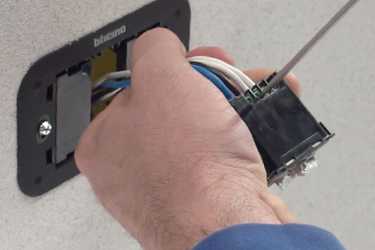

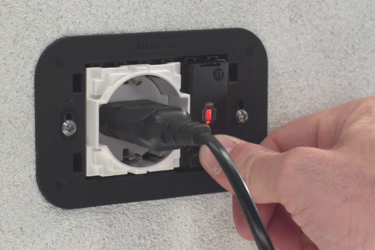

3 De mechanismen bekabelen en ze in de houder bevestigen
De montage van het functionele deel afwerken en de beschermkap monteren. Bekijk de montagevideo's van de schakelaar en het stopcontact

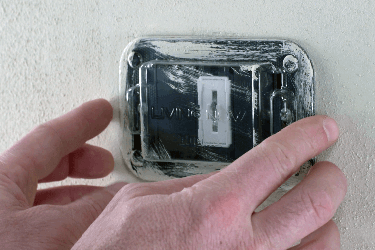

4 De beschermkap dient om de apparatuur te beschermen tijdens de werken
De kap dient aan het einde van de werken verwijderd te worden om het esthetische gedeelte te bevestigen (toets + afdekplaat)

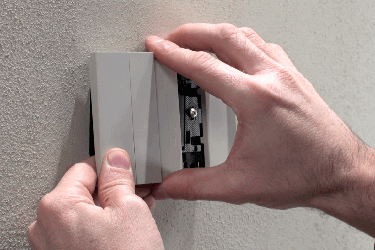

5 Bevestiging van de toetsen
De afdekplaat wordt vervolgens uitgerust met het nodige aantal toetsen (in 1 of 2 modules) in functie van de grootte van de afdekplaat (2, 3, 4 of 6 modules breed) : bekijk de montagevideo.

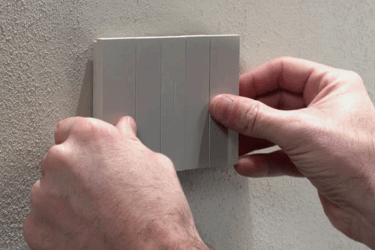

6 Bevestiging van het esthetisch gedeelte
De afdekplaat met bijhorende toetsen wordt vervolgens op de houder geclipst.
In plaats van een traditioneel apparaat, installeer je het geconnecteerde apparaat van het overeenkomstige type. Denk eraan dat het apparaat altijd van stroom moet worden voorzien; zorg er daarom voor dat de fase- en nulleider aanwezig zijn.

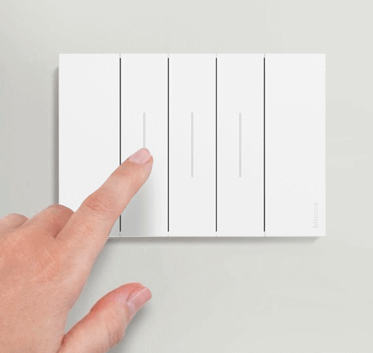

Eenmaal geïnstalleerd werkt de geconnecteerde bediening al; je zult de geconnecteerde verlichting dus al kunnen inschakelen zonder dat je verder nog iets hoeft te doen.
Schakel de elektrische stroom in
Druk gedurende 5 seconden op de Vertrek/Aankomst scenariobediening die bij de gateway wordt geleverd
Apparaten worden automatisch gekoppeld.
Je kunt de Vertrek/ Aankomst scenariobediening al gebruiken voor de activering van de algemene bediening ‘Woning verlaten’
Druk gedurende 5 seconden
op de vertrek/Aankomst scenariobediening die bij de gateway wordt geleverd
Breng de te koppelen apparaten in verbinding met elkaar
Installeer de draadloze bediening waar u maar wilt

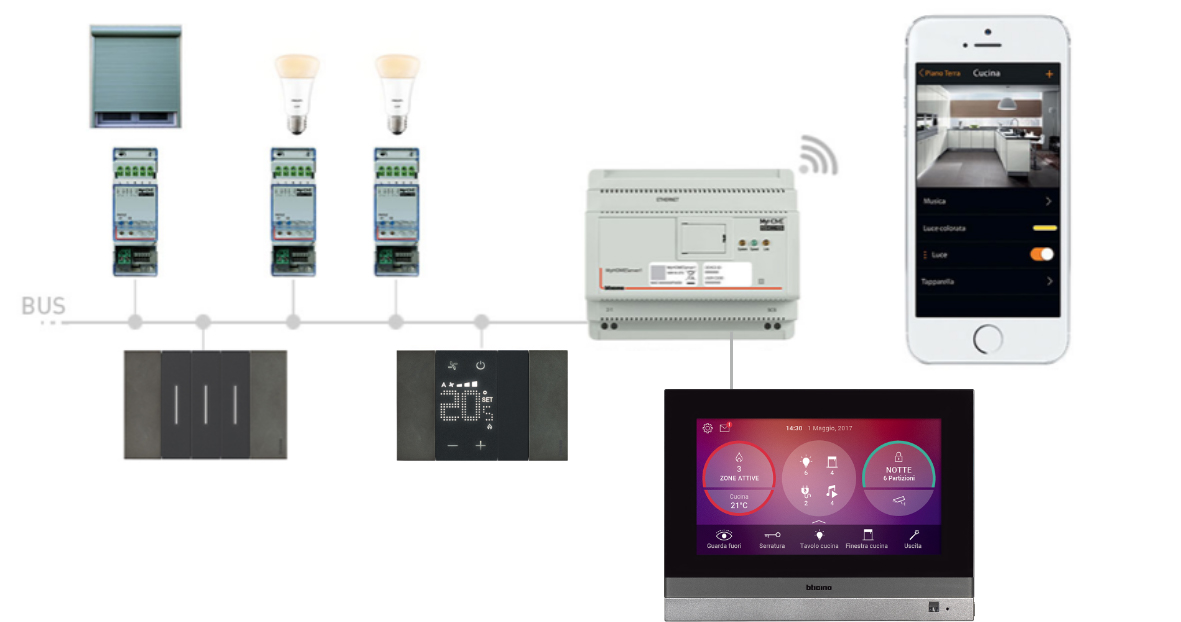

Bij het ontwerp van een MyHOME_Up-systeem dient rekening te worden gehouden met de volgende algemene aanbevelingen.
Plaatsing in de omgeving:
- de tweedraadse BUS-kabel voor de parallelle aansluiting en de voeding aan 27 V DC van alle apparaten;
- de bekabeling voor aansluiting op het elektriciteitsnet 230 V AC voor actuatoren bestemd voor de sturing van belastingen;
- een verdeelbord voor de installatie van modulaire DIN-apparaten;
- verschillende contactdozen art. 504E of 503E, voor de installatie van inbouwapparaten.
Raadpleeg voor meer informatie De ontwerp en installatiegids van MyHome_Up
Alles onder controle

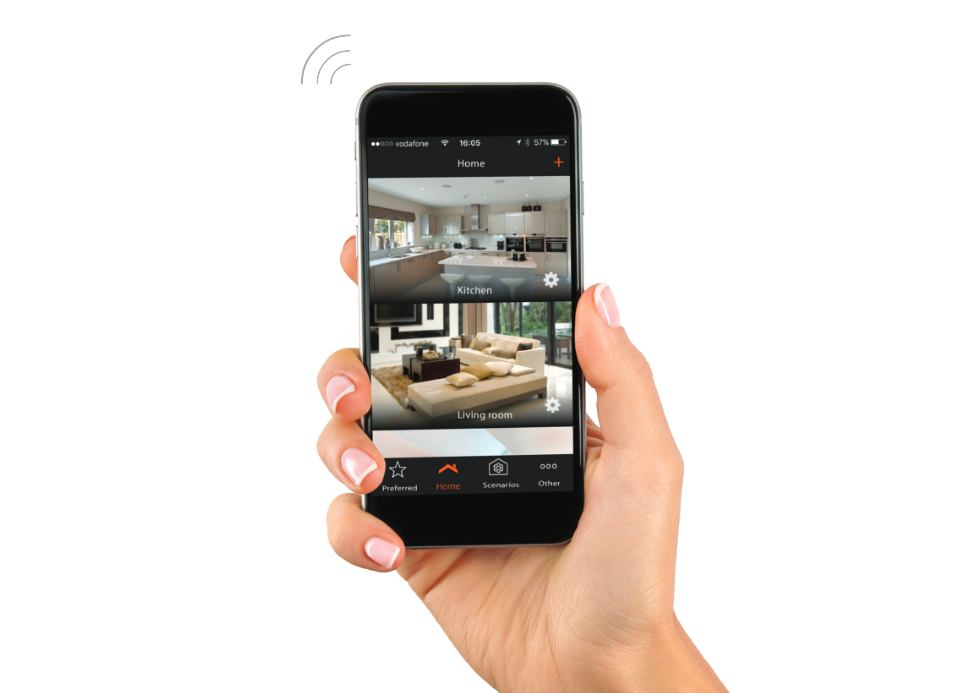

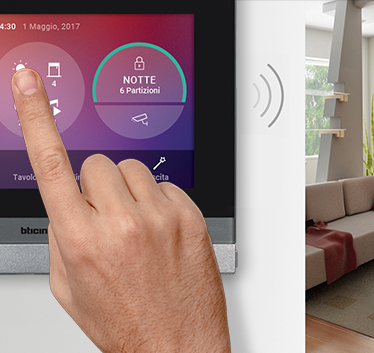

Dankzij MyHOME_Up zullen de eindgebruikers hun woning volledig vrij kunnen beheren: via de nieuwe LivingNow-apparaten, de touchscreen, of de smartphone.
